从薄膜到光谱:光学滤光片镀膜技术的底层逻辑与工程实践

发表时间:2026-08-31 11:38作者:亿照光电

干涉型滤光片的分光原理是光的干涉,不是吸收。一块窄带滤光片的核心结构是法布里-珀罗标准具,本质上是一个由两面高反射镜夹着一层介质间隔层构成的谐振腔。光在两面反射镜之间来回反射,每次反射都产生一束透射光。这些透射光在另一侧叠加——满足相长干涉条件的波长透射增强,不满足的被相消干涉抵消掉。

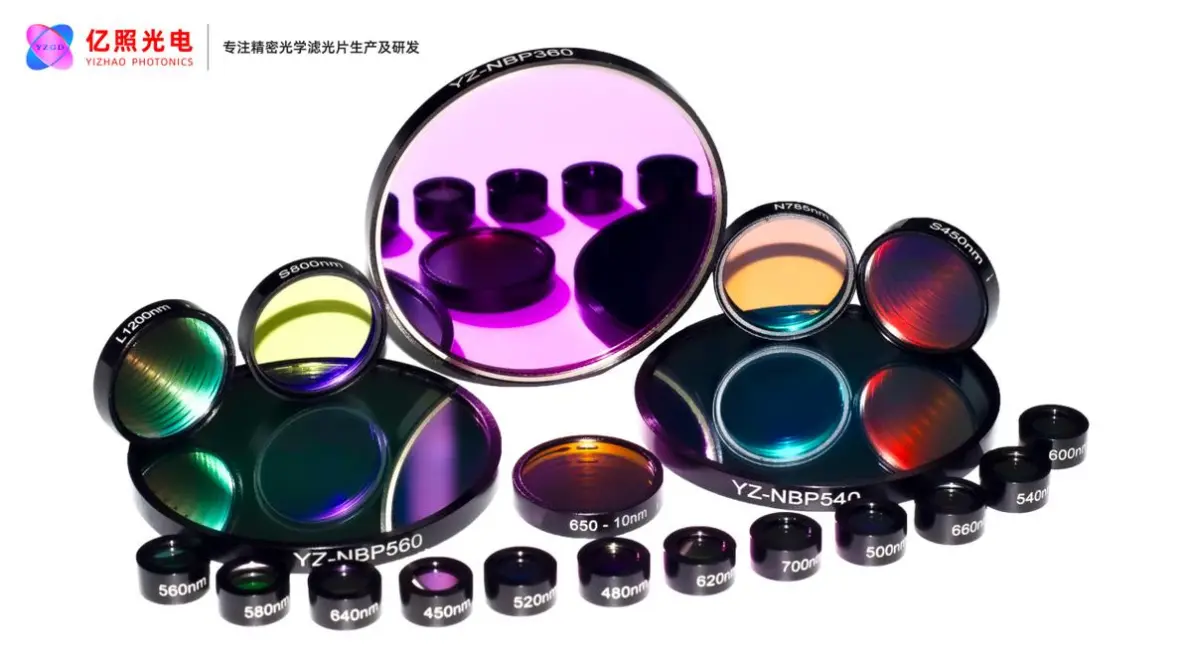

封面

把多层膜展开来说:高折射率(H)和低折射率(L)材料交替堆叠,每层的光学厚度控制在四分之一波长(λ/4)
。高低折射率交替构成F-P腔的反射镜,间隔层的光学厚度常见为λ/2的整数倍(通常为1~4倍),它决定了中心波长的位置。

膜系设计中的常用术语:

中心波长(CWL)
:通带峰值对应的波长,由间隔层光学厚度决定。

半带宽(FWHM)
:峰值透过率一半处的宽度。反射镜反射率R越高,带宽越窄。

截止深度(OD值)
:带外光的压制程度。OD6意味着透过的光只有入射光的百万分之一。

陡度(Slope)
:通带到截止带的过渡速度。层数越多越陡。

通带波纹(Ripple)
:通带内的透过率起伏。

选材逻辑:高低折射率差值越大,达到同样效果所需的层数越少。Ti₃O₅(n≈2.2~2.5)和Ta₂O₅(n≈2.1)
是高折层的常用材料,
SiO₂(n≈1.46)
是低折层标配。紫外波段高低折射率差距缩小,层数往往上百,且必须用
MgF₂或Al₂O₃这类在紫外区吸收更少的材料。

亿照光电采用TiO₂和SiO₂这对高低折射率组合,通过真空镀膜循环蒸发形成多层干涉膜系。

核心工艺

膜系设计是画图纸,镀膜是把图纸变成实物。

目前主流的镀膜方式有四种:

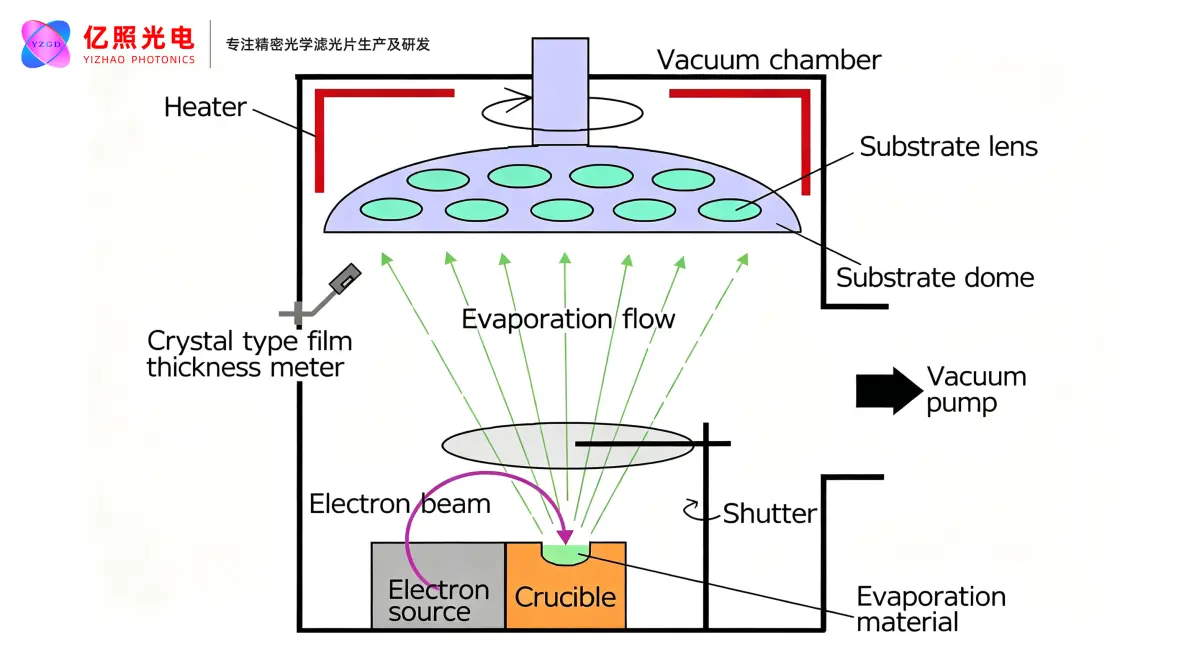

热蒸发(电子束蒸发) 膜料在坩埚中被电子束加热气化,凝结在基片上。设备简单、成膜快、成本极低。但膜层结构疏松,会吸附水汽,吸水后折射率变化,中心波长漂移。

原理示意图

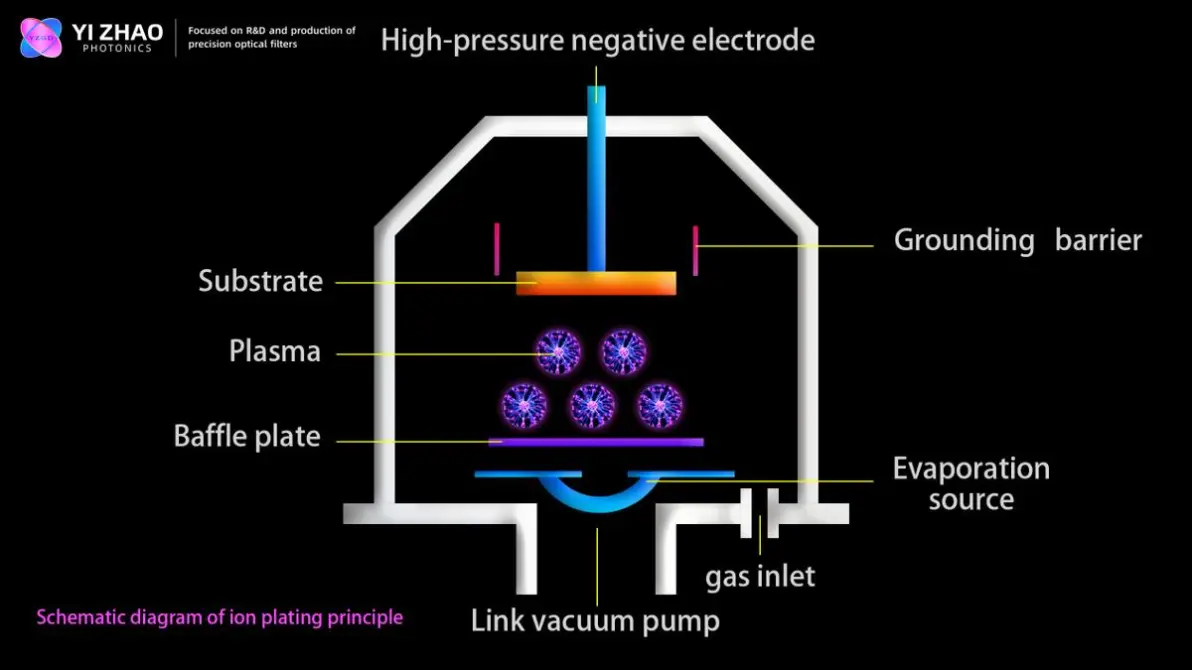

离子辅助沉积(IAD) 在蒸发基础上用离子源(霍尔源或考夫曼源)轰击生长中的膜层,把结构"砸实"。密度提高了,吸水少了,波长稳定性明显改善。成本适中,是目前性价比最均衡的方案。亿照光电采用真空离子蒸镀工艺,核心技术路线就是IAD。

原理示意图

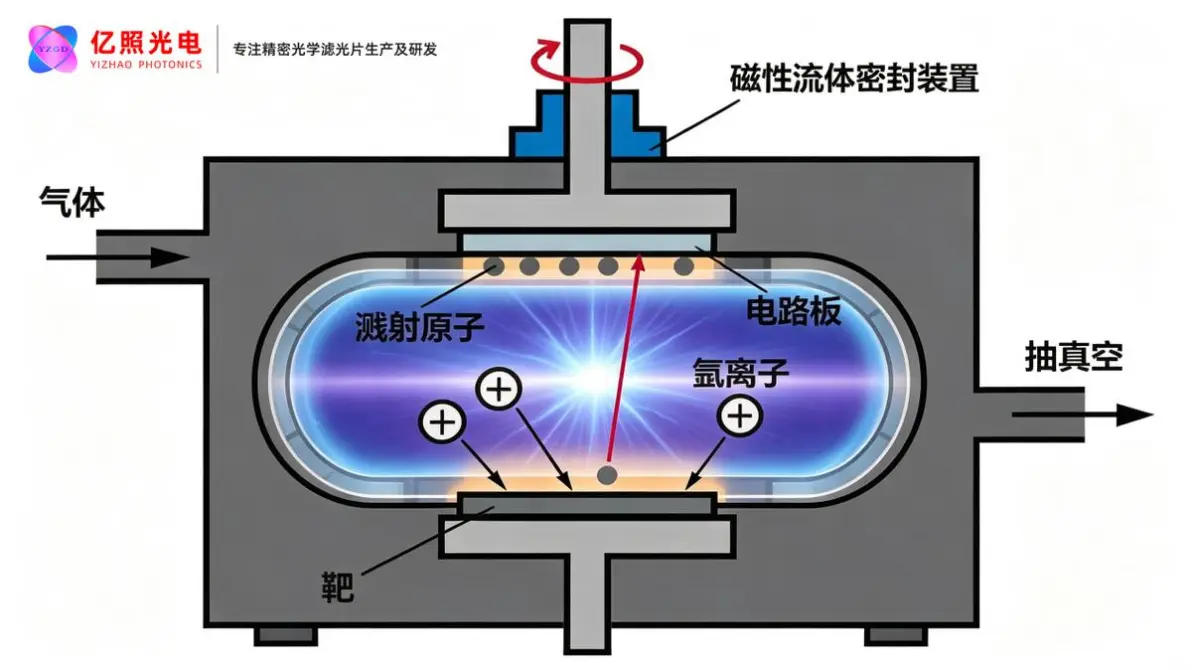

磁控溅射 用磁场约束电子增强等离子体密度,将靶材原子轰击下来沉积到基片上。膜层致密、均匀性好、附着力强,适合大规模量产。但设备投资大、工艺门槛高。磁控溅射可实现超过200层、总厚度20μm以上的滤光片,膜层氧化率高、损耗低。

原理示意图

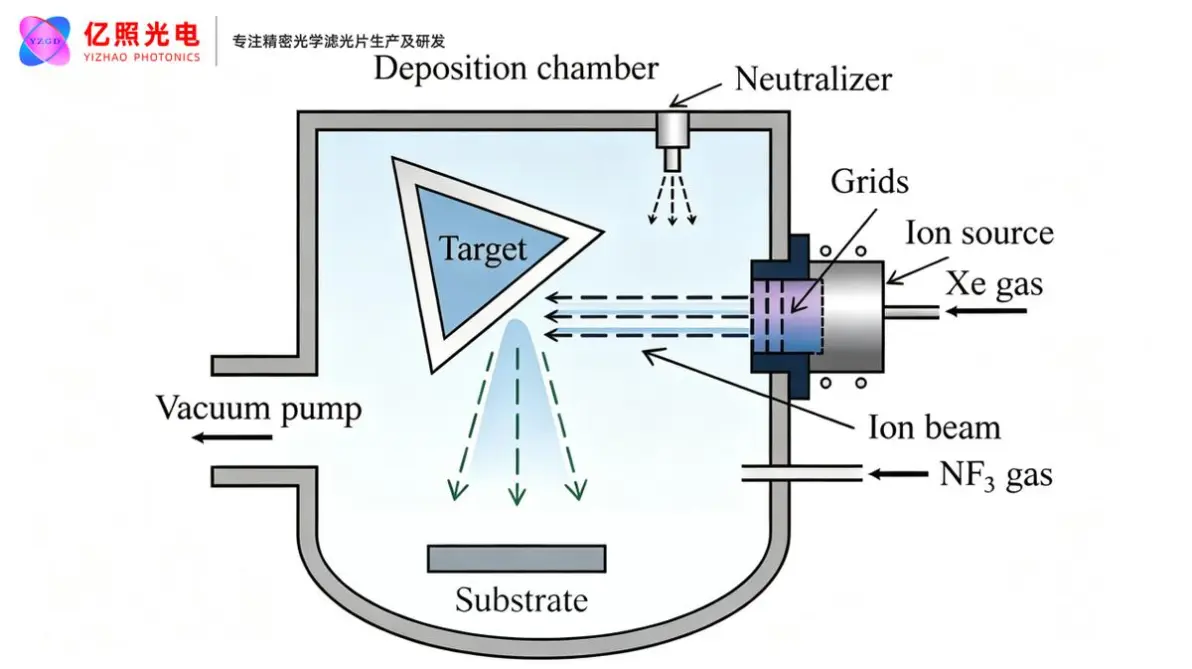

离子束溅射(IBS) 用高能离子束(如Ar⁺)直接轰击靶材。这是目前精度最高的镀膜方式——膜层极其致密坚硬、附着力极强、散射和吸收极低,能制造陡峭度和截止深度(OD>6)都极高的滤光片。缺点是设备昂贵、沉积速度慢、成本最高。

原理示意图

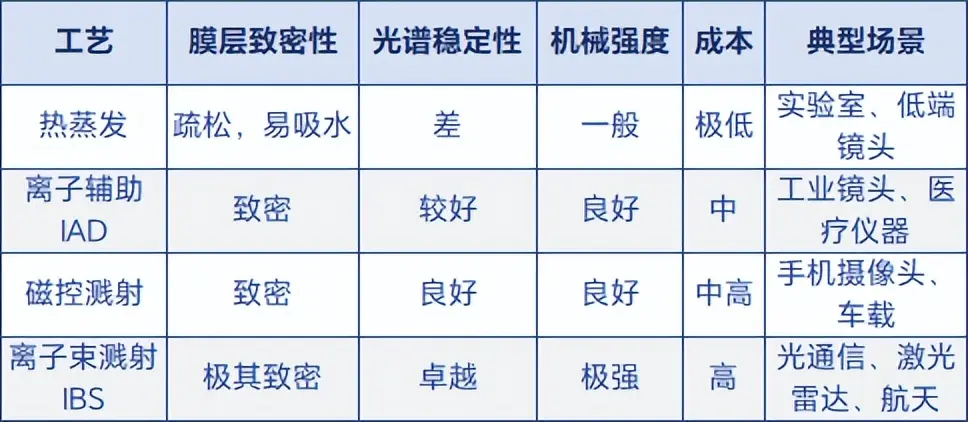

四种方式对比:

对比图

关键控制点

基板清洗:基片上的油污、颗粒、有机物,单分子层就足以让膜层附着力大打折扣。RCA清洗(SC-1+SC-2湿法)去除有机物和金属离子;等离子清洗用氧/氩等离子体直接"轰掉"表面污染物,不引入新污染源。

基底温度:温度太低,沉积原子迁移率不足,膜层疏松多孔;温度太高,膜料可能重蒸发、应力增大。每种材料的最佳沉积温度都要通过实验确定。

离子源轰击能量:IAD和IBS的核心参数。能量过低压不实;能量过高会引入压应力,严重时导致膜层龟裂或附着力下降。

膜厚监控石英晶控法通过晶振片质量变化推算厚度——便宜、响应快,但精度有限,晶振片会老化。光学监控法直接测量膜层光学厚度(折射率×物理厚度),实时监测透过率或反射率变化来判断是否到达目标厚度——精度高但依赖操作者经验。亿照光电采用光控与晶控结合的双重监控方案。

二向色片

场景驱动的工艺要求

不同场景对滤光片的要求差异很大,工艺选择因此被"绑架"。

智能手机摄像头——IR-Cut红外截止滤光片

CMOS图像传感器对近红外(700-1100nm)敏感,人眼看不见。不滤掉红外光,照片就会偏色。IR-Cut滤光片要挡住红外,只让可见光通过。

一片手机IR-Cut滤光片直径几毫米,镀几十上百层膜,总厚度控制在0.21毫米以内。这要求镀膜设备有极高的膜厚均匀性控制能力。亿照光电生产的IR650nm短波通滤光片采用真空镀膜方式制造,紫外波段材料自然吸收反射。

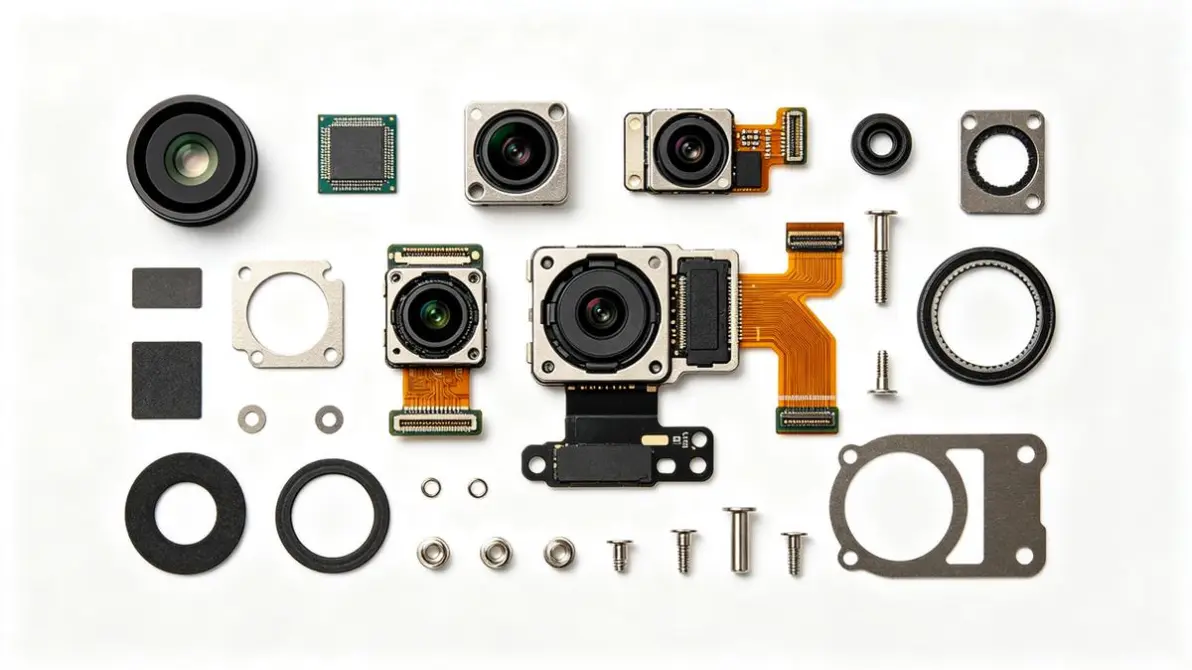

手机摄像头拆解图

生物荧光显微镜——多通道窄带滤光片组

荧光显微镜用特定波长激发样本发出荧光,再收集荧光成像。DAPI(~350nm)、FITC(~488nm)、TRITC(~535nm)——每种染料需要的激发和发射波长不同。

背景压制能力是关键——OD6意味着带外光被压制到百万分之一。要达到这个深度,每层膜的光学厚度偏差必须控制在±0.1nm以内。亿照光电的470nm陷波滤光片就是这类产品——470nm波段反射、两侧高透射,用于荧光显微镜和拉曼光谱仪。

滤光片产品群

激光雷达——1550nm窄带滤光片

车载激光雷达在太阳底下工作。太阳光在近红外波段辐射很强,不滤除的话环境光噪声会把回波信号淹没。

1550nm滤光片要中心波长透过率≥95%
,宽谱范围
OD4以上截止,还要应对±20°入射角变化——斜入射导致中心波长蓝移,膜系设计必须做角度补偿。亿照光电的红外滤光片覆盖532nm到1716nm多个波段,部分产品截止深度可达OD8。

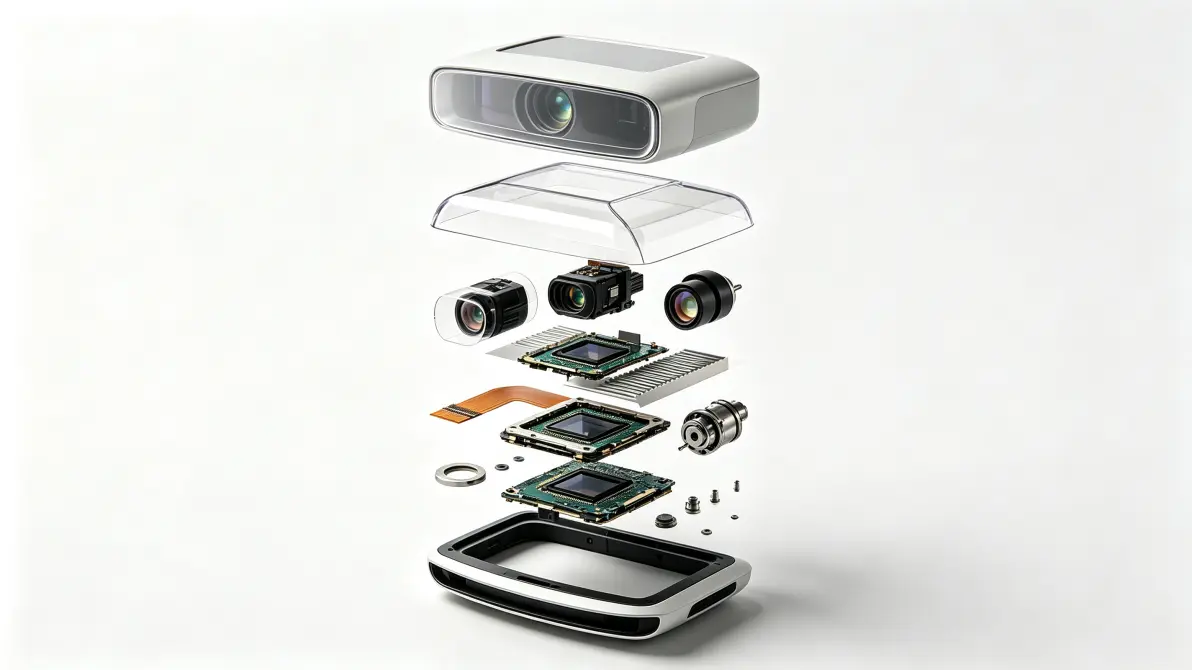

车载激光雷达拆解图

天文/遥感——超窄带滤光片

天文观测需要在强烈的日月背景光中提取微弱的特征谱线信号,半带宽要求小于0.1nm。这类滤光片通常需要上百层甚至数百层膜,每层厚度误差控制在埃级。膜系还要考虑啁啾设计——通过非均匀厚度分布补偿不同入射角的相位差,保证大视场下的光谱稳定性。

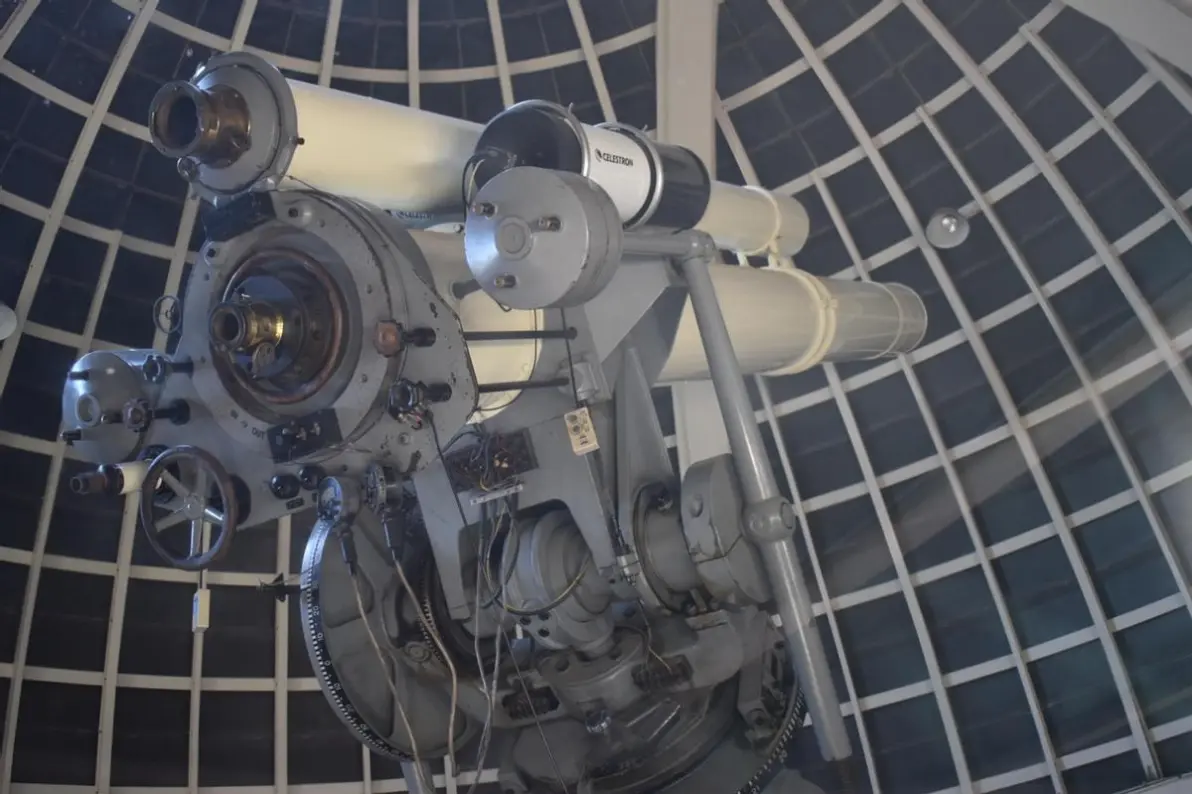

天文望远镜

失效分析

滤光片的失效模式是检验工厂水平的试金石。

波长漂移温漂源于材料折射率随温度变化(热光效应)和厚度变化(热膨胀)。典型氧化物薄膜的温漂系数0.01~0.05 nm/℃——温度波动±10℃,中心波长漂移±0.5nm。斜入射蓝移是几何光学问题——非0°入射时有效光学厚度减小,中心波长向短波偏移。装框应力导致基片形变,改变膜层光程。亿照光电采用真空离子蒸镀工艺,产品在标称使用温度下波长漂移控制在较小范围内。

鬼影与杂散光:来自膜层内多次反射或背面未做消光处理。高端滤光片在背面镀增透膜或涂黑漆抑制二次成像。

环境测试翻车:85℃/85%RH湿热测试后透过率塌方,多半是膜层疏松吸水——折射率变了,干涉条件变了。高可靠性场景必须用IAD或溅射工艺。亿照光电的滤光片通过了热浸、温度循环、MIL-C硬度及附着力测试。

OD值提升的工艺难点:OD每提高1,对反射镜反射率的要求急剧上升,往往需要增加层数或采用更复杂的膜系结构。层数剧增后,不同材料间的应力匹配变得关键。任何微小的膜层缺陷、灰尘颗粒或针孔,在高OD值下都会成为"漏光通道"。一粒微尘足以毁掉一个高价值镜片。

NBP850窄带红外滤光片

测试与评价

拿到一片滤光片,不能只看规格书。

必备仪器分光光度计(UV-VIS-NIR)
测透射/反射光谱;
积分球测散射损耗;椭偏仪测每层膜的折射率和厚度。

看光谱曲线时重点看这几个点:中心波长是否准确、半带宽是否达标、截止深度是否足够、通带波纹是否平坦。

非标指标更关键:角度敏感性——倾斜5°和10°分别漂移多少;加速老化——高温高湿放置后的光谱变化;批次一致性——同批产品中心波长的标准差。

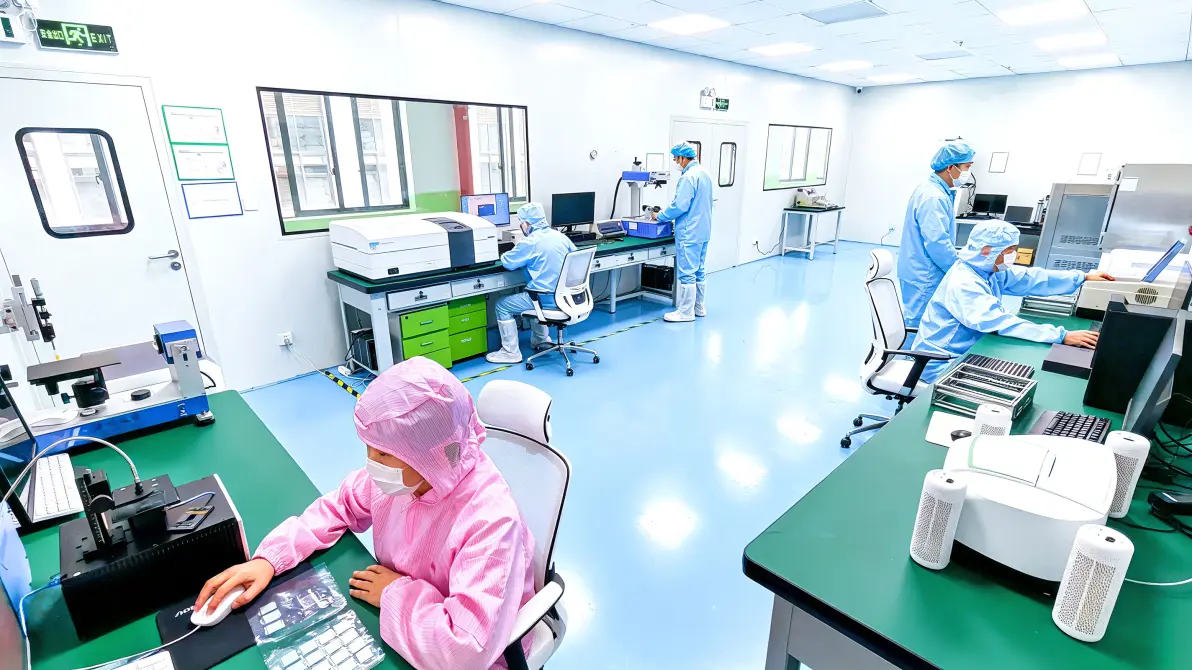

亿照光电测试车间6号车间局部

亿照光电拥有多台进口镀膜设备和检测设备,每批次产品都进行全光谱检测和品质追溯。公司已累计取得15项光学领域自主专利,覆盖镀膜工艺、厚度检测、结构设计三大方向。其中,光学滤光片镀膜层厚度检测装置(专利申请号CN202420652021.0)为量产产品的厚度一致性提供了技术保障。

前沿趋势

超表面滤光片:用纳米结构阵列取代传统多层膜,理论上可实现消色差和超薄集成——一片超表面同时完成透镜和滤光片的功能。2025年全球超透镜市场价值1.4亿美元。

晶圆级滤光片:在整片晶圆上一次性镀膜、光刻、切割,效率和一致性远超单片生产。将八英寸滤光片与八英寸CMOS Sensor晶圆贴合后切割封装,大幅降低封装成本和体积。

AI膜系优化:传统上用TFCalc或Essential Macleod做膜系设计,依赖工程师经验和局部优化算法。AI可以探索更大设计空间,跳出局部最优解,用更少层数实现更陡峭的光谱响应。

总结

一片滤光片背后,是光学干涉的物理原理、几十上百层薄膜的精密堆叠、真空镀膜设备的毫厘之争,以及从手机摄像头到太空望远镜的无数应用场景。

从亿照光电官网
yzlens.com
可以看到,亿照光电采用ISO9001质量管理体系,产品特点是通光性能好、透光率高、截止深度深、温差波长漂移小、膜层牢固。从基板清洗到离子辅助镀膜,从光谱检测到环境可靠性验证,其产品已广泛应用于智能手机摄像头、人脸识别感应器、红外医疗仪器、激光测距、荧光显微镜等场景。

应用场景

FAQ

问:滤光片镀的膜为什么会"漂移"? 答:温漂是因为温度改变材料折射率(热光效应)和厚度(热膨胀),典型氧化物薄膜的温漂系数约0.01~0.05 nm/℃。斜入射蓝移是因为光程变化——倾角越大,中心波长越往短波方向偏移。

问:OD6是什么意思? 答:OD是光密度(Optical Density)的缩写,OD6意味着透过的光只有入射光的百万分之一。荧光显微镜和激光雷达对截止深度要求极高,通常需要OD6以上。

问:热蒸发和离子束溅射的滤光片有什么区别? 答:热蒸发膜层疏松,会吸水导致波长漂移。离子束溅射膜层极其致密,几乎不吸水,光谱稳定性卓越,但成本高一个数量级。

问:亿照光电主要用什么镀膜工艺? 答:亿照光电采用真空离子蒸镀(IAD)工艺,用TiO₂和SiO₂循环蒸发形成膜层。产品膜层牢固、温差波长漂移小、使用寿命长。
